西北戈壁，拼荊斬棘——徠卡GNSS助力超長引水隧洞順利貫通！
在祖國西北的大戈壁上，建設者們正在修建一條備受矚目的引水工程。
該工程橫跨高達數千米的山脈，為此工程師們需要穿山開挖出一條長42KM，埋深達到2000多米的引水隧洞，高山地質條件復雜，開挖極其困難，工程量巨大。
工程未動，測量先行！
控制測量重要性：
一般隧道施工時，測量稍有不慎就會導致線路偏移，造成額外的成本投入，更別說如此重量級的隧洞工程，一旦測量工作出現問題，造成的損失將無法估量。
在隧洞工程的諸多測量任務中，項目的首級控制網測量尤為關鍵，其控制精度直接影響著隧洞最終是否能夠順利貫通。
GNSS靜態測量擁有精度高，可以全天候作業，操作簡單等特點，是目前各種大型工程項目中首級控制網測量的首選。而對于GNSS靜態測量來說，首先要考慮的無疑是能夠提供高質量GNSS數據的接收機以及簡單易用，結果可靠的后處理軟件。
項目難點：
在環境惡劣的西北戈壁進行GNSS靜態測量作業，有以下難點：
測區海拔落差較大，部分GNSS靜態點位只能依山布設，衛星信號遮擋嚴重，對GNSS天線的衛星信號跟蹤能力要求高；
本項目隧道全長42km，僅出入口可布設控制點，這就導致控制網的長邊超過42KM，而短邊不到3KM，長短邊問題嚴重；
測區位于無人區域，作業環境惡劣，高海拔極低溫，且單個測量時段較長，非?？简炘O備在惡劣環境的可靠性以及持續作業能力。
技術方案：
珠聯璧合，相得益彰

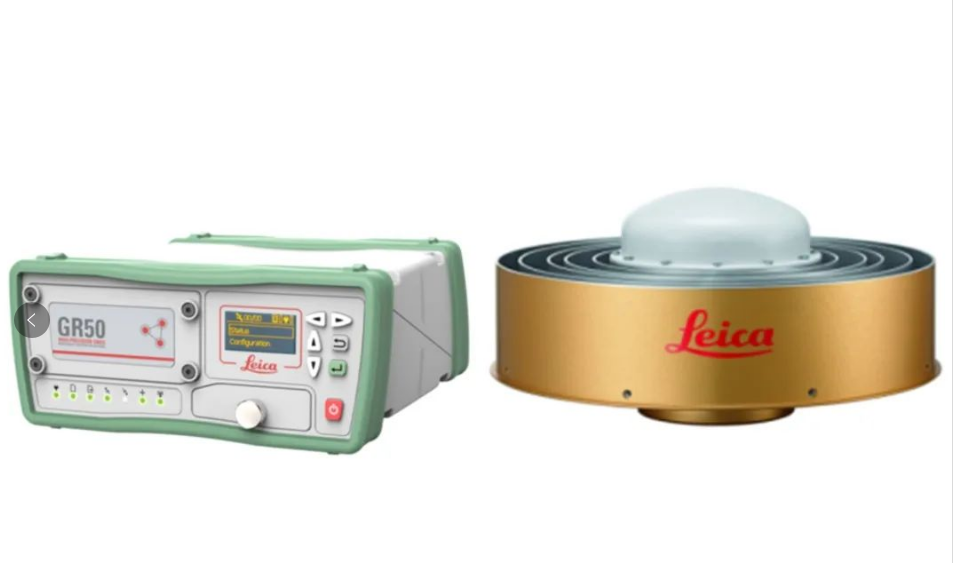

徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線
天線方面，徠卡AR20 GNSS天線采用了全新設計的3D扼流圈，增強了衛星跟蹤性能，具有出色的相位中心穩定性和無與倫比的抑制多路徑性能，在周圍遮擋嚴重的環境下徠卡AR20也能對衛星穩定跟蹤，獲取高質量衛星信號，保障數據可靠，避免返工重測。

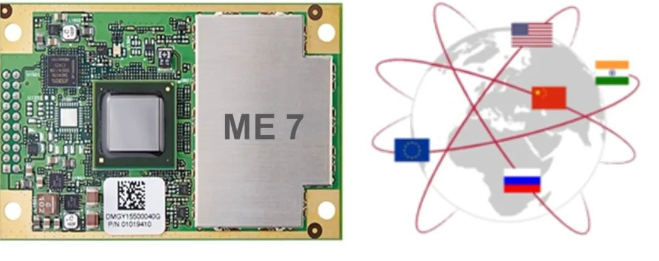

接收機方面，徠卡GR50 GNSS接收機配置全新一代測量主板，全面支持北斗衛星信號，搭載先進的信號跟蹤和干擾抑制測量引擎，有著優于0.5mm的GNSS載波相位測量噪聲，即使在困難環境條件下，依然可以提供穩定可靠的高質量GNSS 觀測數據。
此外，徠卡GR50 GNSS接收機，還采用瑞士軍工設計，防塵防水等級達到IP67，適應高海拔、極低溫作業環境；同時GR50內置可拆卸大容量電池，一塊電池可連續供電20個小時以上，滿足高等級控制網長時間靜態測量要求。

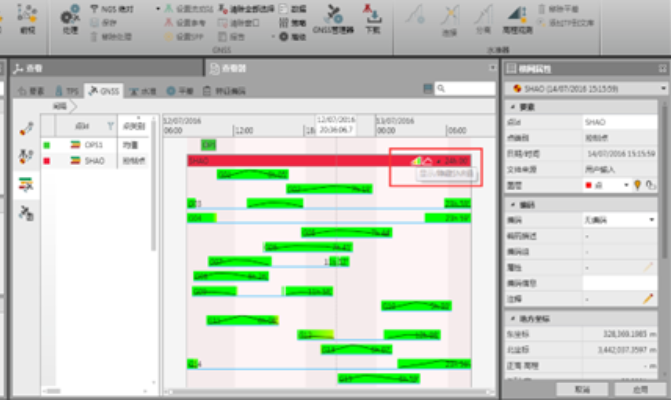

解算軟件方面，徠卡Infinity數據后處理軟件，界面清晰明了，功能簡單易用，不僅支持GPS/GLONASS/北斗/伽利略/QZSS五個星座的數據同時解算，還支持單北斗解算，強大的基線解算能力幫助用戶輕松搞定各種靜態數據解算。
徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線的靜態測量方案致力于高等級、高精度的控制網測量，在惡劣環境作業依舊保持高精度和高可靠性，性能出眾，無懼錘煉，為超長引水隧洞順利貫通保駕護航！
項目成果：
經過多次測試以及實際應用驗證，徠卡測量系統提供的徠卡GR50參考站接收機、徠卡AR20 3D扼流圈天線以及Infinity后處理軟件輕松解決以上難題，順利完成了該隧洞的首級控制網測量，助力隧洞貫通。
